Parker 58 Series DIN Hose Fittings

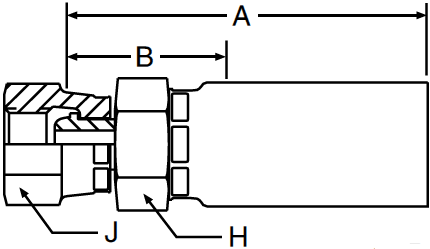

Parker 1C658 Crimp Fittings
Metric Swivel DIN 20078 Heavy Series (Without O-Ring)
For available sizes, refer to the table below.
|
Steel |
C |
Thread |
Hose |
A |
Cutoff |
H |
J |
Pusher |
||
Hose Fitting |
|
|
inch |
inch |
mm |
inch |
mm |
mm |
mm |
|
1C658-10-4 (+) |
+ |
M18x1,5 |
1/4 |
2.40 |
61 |
1.14 |
30 |
19 |
24 |
PUF 505 |
1C658-12-5 (+) |
+ |
M20x1,5 |
5/16 |
2.52 |
64 |
1.22 |
31 |
22 |
24 |
PUF 505 |
1C658-14-6 (+) |
+ |
M22x1,5 |
3/8 |
2.76 |
70 |
1.22 |
31 |
24 |
27 |
PUF 505 |
1C658-16-8 (+) |
+ |
M24x1,5 |
1/2 |
2.99 |
76 |
1.30 |
33 |
27 |
30 |
PUF 506 |
1C658-20-12 |
+ |
M30x2 |
3/4 |
3.35 |
85 |
1.46 |
37 |
32 |
36 |
PUF 507 |
1C658-25-12 |
+ |
M36x2 |
3/4 |
3.39 |
86 |
1.54 |
39 |
36 |
41 |
PUF 508 |
1C658-30-16 |
+ |
M42x2 |
1 |
3.86 |
98 |
1.54 |
39 |
41 |
46 |
PUF 509 |
Parker 1C958 Crimp Fittings
Metric Swivel DIN 20078 Heavy Series (With O-Ring)
For available sizes, refer to the table below.
|
Steel |
C |
Thread |
Hose |
A |
Cutoff |
H |
J |
Pusher |
||
Hose Fitting |
|
|
inch |
inch |
mm |
inch |
mm |
mm |
mm |
|
1C958-10-4 (+) |
+ |
M18x1,5 |
1/4 |
2.40 |
61 |
1.14 |
30 |
19 |
24 |
PUF 505 |
1C958-12-5 (+) |
+ |
M20x1,5 |
5/16 |
2.52 |
64 |
1.22 |
31 |
22 |
24 |
PUF 505 |
1C958-14-6 (+) |
+ |
M22x1,5 |
3/8 |
2.76 |
70 |
1.22 |
31 |
24 |
27 |
PUF 505 |
1C958-16-8 (+) |
+ |
M24x1,5 |
1/2 |
2.99 |
76 |
1.30 |
33 |
27 |
30 |
PUF 506 |
1C958-20-12 |
+ |
M30x2 |
3/4 |
3.35 |
85 |
1.46 |
37 |
32 |
36 |
PUF 507 |
1C958-25-12 |
+ |
M36x2 |
3/4 |
3.39 |
86 |
1.54 |
39 |
36 |
41 |
PUF 508 |
1C958-30-16 |
+ |
M42x2 |
1 |
3.86 |
98 |
1.54 |
39 |
41 |
46 |
PUF 509 |
Parker 1D058 Crimp Fittings
Male Stud DIN 20078 Light Series
For available sizes, refer to the table below.
|
Steel |
C |
Thread |
Tube |
Hose |
A |
Cutoff |
H |
Pusher |
||
Hose Fitting |
|
|
|
inch |
inch |
mm |
inch |
mm |
mm |
|
1D058-8-4 (+) |
+ |
M14x1,5 |
8 |
1/4 |
2.17 |
55 |
0.98 |
25 |
19 |
PUM 503 |
1D058-10-5 (+) |
+ |
M16x1,5 |
10 |
5/16 |
2.28 |
58 |
1.02 |
26 |
19 |
PUM 503 |
1D058-10-6 (+) |
+ |
M16x1,5 |
10 |
3/8 |
2.52 |
64 |
1.02 |
26 |
22 |
PUM 503 |
1D058-12-6 (+) |
+ |
M18x1,5 |
12 |
3/8 |
2.52 |
64 |
1.06 |
27 |
22 |
PUM 504 |
1D058-15-8 (+) |
+ |
M22x1,5 |
15 |
1/2 |
2.80 |
71 |
1.18 |
30 |
27 |
PUM 507 |
1D058-18-12 |
+ |
M26x1,5 |
18 |
3/4 |
3.30 |
77 |
1.18 |
30 |
32 |
PUM 509 |
1D058-22-12 |
+ |
M30x2 |
22 |
3/4 |
3.11 |
79 |
1.22 |
31 |
36 |
PUM 510 |
1D058-28-16 |
+ |
36x2 |
28 |
1 |
3.54 |
90 |
1.22 |
31 |
41 |
PUM 511 |
Parker 1D258 Crimp Fittings
Male Stud DIN 20078 Heavy Series
For available sizes, refer to the table below.
|
Steel |
C |
Thread |
Tube |
Hose |
A |
Cutoff |
H |
Pusher |
||
Hose Fitting |
|
|
|
inch |
inch |
mm |
inch |
mm |
mm |
|
1D258-10-4 (+) |
+ |
M18x1,5 |
10 |
1/4 |
2.28 |
58 |
1.10 |
28 |
22 |
PUM 504 |
1D258-12-5 (+) |
+ |
M20x1,5 |
12 |
5/16 |
2.44 |
62 |
1.18 |
30 |
24 |
PUM 505 |
1D258-14-6 (+) |
+ |
M22x1,5 |
14 |
3/8 |
2.72 |
69 |
1.26 |
32 |
27 |
PUM 507 |
1D258-16-8 (+) |
+ |
M24x1,5 |
16 |
1/2 |
2.87 |
73 |
1.26 |
32 |
27 |
PUM 507 |
1D258-20-12 |
+ |
M30x2 |
20 |
3/4 |
3.19 |
81 |
1.30 |
33 |
36 |
PUM 510 |
1D258-25-12 |
+ |
M36x2 |
25 |
3/4 |
3.27 |
83 |
1.38 |
35 |
41 |
PUM 511 |
1D258-30-16 |
+ |
M42x2 |
30 |
1 |
3.90 |
99 |
1.38 |
35 |
46 |
PUM 512 |
